Сверлильный станок с ЧПУ
Описание продукции

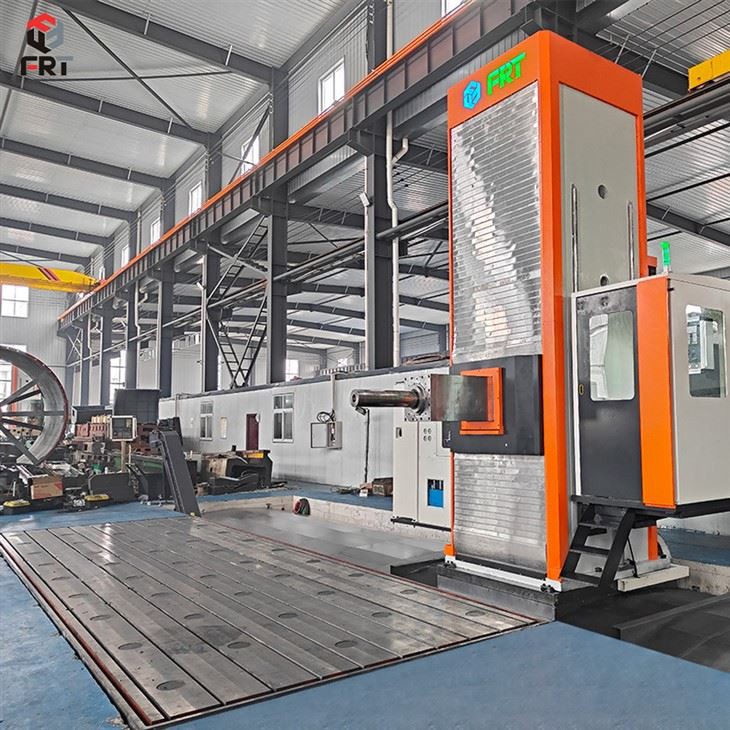

Сверлильный станок для полов с ЧПУ
Сверлильный станок для полов с ЧПУ – это крупногабаритный-станок, используемый для точных и тяжелых-расточных операций на больших заготовках. Он использует технологию ЧПУ для автоматизации и точного управления, что делает его пригодным для обработки крупных компонентов с высокой точностью и эффективностью в различных отраслях промышленности.
Тяжелые станки
Сверлильные станки напольного-типа — это тяжелые-станки, предназначенные для обработки заготовок большого размера и веса. Эта конструкция подходит для обработки заготовок большого размера и веса.
Мощное фрезерование
Сверлильные станки напольного-типа обладают достаточной мощностью и жесткостью, чтобы соответствовать требованиям мощного фрезерования.
Высоко-точная обработка
Сверлильные станки напольного-типа обладают высокой-точностью обработки и могут выполнять сверление, развертывание, растачивание, нарезание канавок и плоское фрезерование.
Параметры
| Техническая спецификация | ФРТ-T130 | ФРТ-T160 | ФРТ-T200 | |
| Путешествовать | ||||
| Перемещение рабочего стола (X/Y/Z/W) | мм | X (4000-6000) | X (6000-8000) | X (8000-10000) |
| мм | Y (2000-3000) | Y (2000-3000) | Y (2000-3000) | |
| мм | Z (800) | Z (1000) | Z (1200) | |
| мм | W (700) | W (1000) | W (1200) | |
| Расстояние от поверхности шпинделя до рабочего стола | мм | 0-3000 | 0-3000 | 0-4000 |
| Направляющая | Две линейные направляющие, одна закаленная направляющая | |||
| Рабочий стол | ||||
| Размер стола | мм | Кастомизация | Кастомизация | Кастомизация |
| Максимальная грузоподъемность рабочего стола | T | 15/㎡ | 15/㎡ | 15/㎡ |
Основные компоненты
Столбец
Колонна представляет собой закрытую коробчатую-конструкцию с многоточечной-поддержкой, высокой жесткостью и хорошей устойчивостью; основной рельс колонны имеет конструкцию с двойными-стенками, а внутренняя стена колонны имеет поперечно--ребристую конструкцию с высокой прочностью на изгиб и кручение, что в значительной степени отвечает требованиям обработки тяжелых-нагрузок.
Скучный бар
В расточном шпинделе используется SACM-645, оригинальный импортный материал из Германии, а твердость после обработки азотом достигает (HS100 градусов ± 10 градусов).
ШВП и линейная направляющая
Для обеспечения точности используются шарико-винтовые передачи большого диаметра и сверхмощные линейные направляющие.
Обработка основных компонентов
Все основные детали-разработанных нами расточных станков с ЧПУ для пола обрабатываются на станках с ЧПУ, особенно на портальных фрезерных станках и шлифовальных станках. Это не только обеспечивает геометрическую точность нашей обработки, но и отражает наш опыт в области механической обработки.
Необязательный
Параметры
Поворотный стол для тяжелых условий работы-
Благодаря высокой-несущей способности он может осуществлять много-позиционирование и вращение заготовок, удовлетворять потребности многогранной-обработки крупных заготовок, контролировать точность с помощью системы ЧПУ, а также повышать эффективность и стабильность обработки сложных деталей.
система ЧПУ
Являясь «мозгом» оборудования, он объединяет функции программирования, расчета и управления, поддерживает программирование G-кода и многоосную связь, обеспечивает точный контроль траектории обработки и может отслеживать статус обработки в режиме реального времени, чтобы обеспечить высокую-точность и автоматизацию производства.
Универсальная фрезерная головка: она может гибко регулировать угол фрезерования (например, вертикальный, наклонный, горизонтальный и т. д.), расширять диапазон обрабатываемого пространства и подходит для многогранного фрезерования, сверления и других процессов сложных конструкционных деталей, таких как коробки и формы, сокращая время зажима заготовки.
Аксессуары для расточной оправки
Расточные оправки различной длины и диаметра могут быть адаптированы для глубокого растачивания отверстий и обработки больших-диаметров, а также могут сочетаться с чистовыми расточными головками для достижения высокой-точной обработки отверстий, отвечающей требованиям к размеру и шероховатости поверхности внутреннего отверстия заготовки.
Автоматическая смена инструмента
Храните несколько инструментов и автоматически переключайтесь, сокращайте время вспомогательной обработки, подходит для серийного производства со сложными процессами и улучшайте использование оборудования.
Аксессуары для измерения и обнаружения
Например, лазерные датчики могут определять размеры заготовки в режиме реального времени во время процесса обработки и передавать данные в систему ЧПУ для компенсации, чтобы обеспечить точность обработки.
Приложения
Сверлильные станки с ЧПУ для полов могут обрабатывать большие коробчатые детали (такие как станины станков, корпуса редукторов), сложные конструкционные детали (такие как большие формы, кронштейны машиностроения), детали дисков (такие как большие фланцы, заготовки шестерен) и детали длинных валов и т. д. Они подходят для аэрокосмической, тяжелой техники, судостроения и других областей и могут выполнять расточку, фрезерование, сверление, нарезание резьбы и другие процессы. Он может точно обрабатывать крупные-размерные, высокоточные-детали и детали сложной-формы, необходимые для обработки основных компонентов крупного оборудования.
Часто задаваемые вопросы
Вопрос: вы торговец или фабрика?
А: Фабрика
Вопрос: Каковы наши сильные стороны?
Ответ: Обширный опыт обработки, комплексных процессов сборки и команд, а также опыт ввода в эксплуатацию за рубежом.
