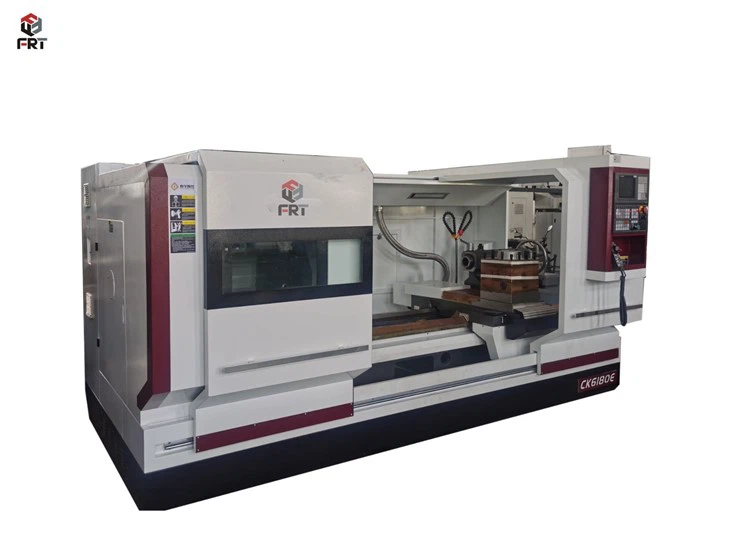

Горизонтальный токарный центр с ЧПУ





Горизонтальный токарный центр с ЧПУ — это тип станка, используемый в производстве для формирования цилиндрических деталей. Он работает путем вращения заготовки, в то время как режущий инструмент удаляет материал для достижения желаемой формы. «ЧПУ» означает компьютерное числовое управление, что означает, что станок управляется компьютерной программой, которая определяет точные движения режущего инструмента. Горизонтальные токарные центры отличаются ориентацией шпинделя, который установлен горизонтально, что позволяет эффективно обрабатывать цилиндрические детали.









Кровать: Основание машины, на котором установлены все остальные компоненты.



передняя бабка: удерживает двигатель шпинделя и обеспечивает вращательное движение заготовки.



Чак: Зажимает заготовку для вращения.



Инструментальная турель: Вмещает различные режущие инструменты, которые можно автоматически индексировать в положение резки.



Оси X и Z: Эти оси управляют движением режущего инструмента по длине (ось Z) и диаметру (ось X) заготовки.



Панель управления: Интерфейс для программирования и управления машиной.



Система охлаждения: Обеспечивает охлаждающую жидкость для смазки и охлаждения во время механической обработки.



Конвейер для стружки: Удаляет стружку и мусор из зоны обработки.





Превращение: вращение заготовки во время удаления режущего инструмента для создания цилиндрических форм.



Облицовка: Резка плоских поверхностей, перпендикулярных оси вращения заготовки.



Бурение: Проделывание отверстий в заготовке с помощью специализированных режущих инструментов.



Скучный: Увеличение существующих отверстий или создание внутренних элементов.



Резьба: Нарезание резьбы на цилиндрических поверхностях.





Автоматизированная индустрия: Производство компонентов двигателей, валов, шестерен и других точных деталей.



Аэрокосмическая промышленность: Производство таких компонентов, как детали шасси, валы турбин и компоненты двигателей.



Медицинская промышленность: Изготовление хирургических инструментов, протезов и медицинских имплантатов.



Общее машиностроение: Создание различных механических компонентов, используемых в промышленном оборудовании, насосах, клапанах и т. д.



Изготовление инструментов и штампов: Механическая оснастка для производственных процессов.



Электроника: Производство деталей для электронных устройств, таких как разъемы, корпуса и розетки.





Нет	Элемент	СК6163	СК6180	СК61100	СК61125
1	Максимальный диаметр поворота на станине (мм)	630	800	1000	1250
2	Максимальный диаметр поворота поддона в направлении X (мм)	350	500	660	850
3	Максимальная длина заготовки (мм)	1000/1500/2000/3000	1000/1500/2000/3000	1500/2000/3000	1500/2000/3000
4	Длина рельса кровати (мм)	550	600	660	755
5	Максимальная нагрузка на заготовку (Т)	2T	3T	4T	5t-8T
6	Форма вращения шпинделя	Трехступенчатая механическая коробка передач, бесступенчатая регулировка скорости в передаче.			Четырехступенчатая механическая коробка передач, бесступенчатая регулировка скорости в передаче.
7	Диапазон скорости шпинделя (об/мин)	25-800	25-800	15-600	5-400
8	Концевая конструкция шпинделя	С11 или Д11	С11 или Д11	С11 или Д11	A2-15
9	Сквозное отверстие шпинделя (мм)	105	105	130	130
10	Конусность переднего конца отверстия шпинделя	Метрическая 120,1:20	Метрическая 120,1:20	Метрическая 140,1:20	Метрическая 140,1:20
11	Максимальный ход держателя инструмента (мм)	X:530	X:550	X:530	X:560
12	Характеристики роликового винта	X:3205/Z:5010-6310	X3205/5010-6310	X3205/5010-6310	X:5008/Z:8012
13	Скорость перемещения (мм/мин)	X:6000/Z:10000	X:6000/Z:10000	X:5000/Z:8000	X:4000/Z:6000
14	Точность позиционирования (мм)	X:0.02/Z:0.03	X:0.02/Z:0.03	X :0.030 Z :0.045	X :0.030 Z :0.045
15	Точность перемещения (мм)	X:0.075/Z:0.01	X:0.075/Z:0.01	X:0.075/Z:0.015	X:0.075/Z:0.015
16	Точность обработки заготовки	ИТ6-ИТ7	ИТ6-ИТ7	ИТ7	ИТ7
17	Шероховатость поверхности заготовки	Ра1.6	Ра1.6	Ра3.2	Ра3.2
18	Диаметр втулки задней бабки (мм)	100	100	Φ100	160
19	Ход втулки задней бабки (мм)	250	250	250	300
20	Спецификация конического отверстия втулки хвостовой втулки	МТ6 или МТ5	МТ6 или МТ5	МТ6	Метрическая 80 мм 1:20
21	Размер секции резца (мм)	32*32	32*32	40*40 мм	45*45
22	Размеры машины (мм)	3700*1820*1780	3700*1820*1780	3900*2000*1780	3900*2000*1780
23	Общий вес (кг)	Приблизительно 4200/4600/4800/5000	Приблизительно 4500/5000/5500/6500	Приблизительно 5600/6400/7500	Приблизительно 6000/7000/9000
