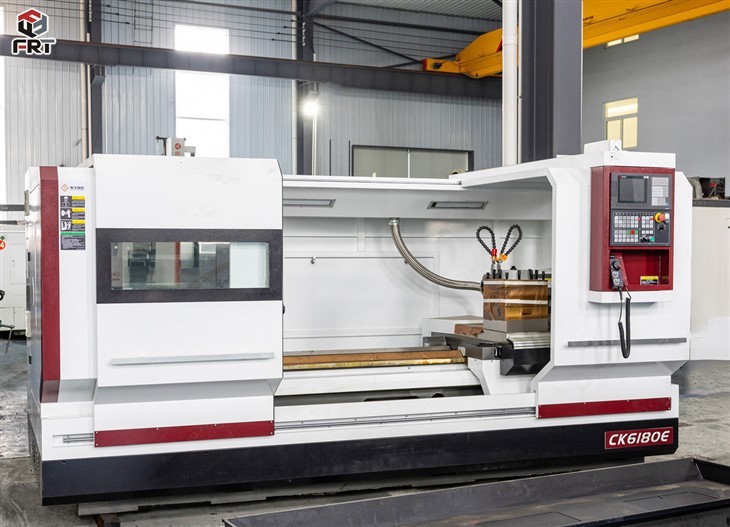

Токарный станок с плоской станиной
Токарный станок с плоской станиной — это тип токарного станка, в котором станина, основание, которое поддерживает и выравнивает компоненты токарного станка, является плоской и горизонтальной. Такая конструкция обеспечивает устойчивость и выравнивание заготовки во время операций обработки. Токарные станки с плоской станиной обычно используются для токарных операций, где заготовка вращается относительно режущего инструмента для придания ей формы. Они популярны в металлообработке благодаря своей точности и способности обрабатывать широкий спектр материалов.
| Нет | Элемент | СК6163 | СК6180 | CK61100 | CK61125 |
| 1 | Максимальный диаметр обработки на станине (мм) | 630 | 800 | 1000 | 1250 |
| 2 | Максимальный диаметр поворота паллеты по оси X (мм) | 350 | 500 | 660 | 850 |
| 3 | Максимальная длина заготовки (мм) | 1000/1500/2000/3000 | 1000/1500/2000/3000 | 1500/2000/3000 | 1500/2000/3000 |
| 4 | Длина направляющей кровати (мм) | 550 | 600 | 660 | 755 |
| 5 | Максимальная нагрузка на заготовку (т) | 2T | 3T | 4T | 5t-8T |
| 6 | Технические характеристики роликового винта | X:3205/Z:5010-6310 | X3205/5010-6310 | X3205/5010-6310 | X:5008/Z:8012 |
| 7 | Скорость перемещения (мм/мин) | X:6000/Z:10000 | X:6000/Z:10000 | X:5000/Z:8000 | X:4000/Z:6000 |
| 8 | Точность позиционирования (мм) | X:0.02/Z:0.03 | X:0.02/Z:0.03 | X :0.030 Z :0.045 | X :0.030 Z :0.045 |
| 9 | Точность перепозиционирования (мм) | X:0.075/Z:0.01 | X:0.075/Z:0.01 | X:0.075/Z:0.015 | X:0.075/Z:0.015 |
| 10 | Точность обработки заготовки | ИТ6-ИТ7 | ИТ6-ИТ7 | ИТ7 | ИТ7 |
| 11 | Шероховатость поверхности заготовки | Ра1.6 | Ра1.6 | Ра3.2 | Ра3.2 |
| 12 | Диаметр втулки задней бабки (мм) | 100 | 100 | Φ100 | 160 |
| 13 | Ход втулки задней бабки (мм) | 250 | 250 | 250 | 300 |
Приложения
Токарный станок с плоской станиной может обрабатывать широкий спектр операций, в первую очередь направленных на формовку и обработку цилиндрических заготовок. Вот некоторые из основных процессов, которые он может выполнять:
Токарная обработка: удаление материала с внешней поверхности вращающейся заготовки для создания гладкой цилиндрической формы.
Торцевание: Обрезание конца заготовки для создания плоской поверхности, перпендикулярной ее оси.
Разделение/отрезание: отрезание части заготовки путем ее разрезания.
Сверление: создание отверстий в центре заготовки с помощью сверла, прикрепленного к задней бабке.
Нарезание резьбы: создание наружной или внутренней резьбы на заготовке с помощью резьбонарезного инструмента.
Расточка: расширение существующего отверстия или создание внутренней цилиндрической формы.
Проточка канавок: прорезание узких каналов на поверхности заготовки, часто используется для создания таких элементов, как уплотнительные кольца или стопорные кольца.
Накатка: создание текстурированного рисунка на поверхности заготовки для улучшения сцепления или эстетичного внешнего вида.
Точение конусов: придание заготовке конической или конической формы путем постепенного уменьшения диаметра по длине.
Часто задаваемые вопросы
В: Обработка и сборка станков осуществляются одновременно?
В: Вы — завод или торговая компания?
В: Каков минимальный объем заказа и гарантия?
В: Как выбрать наиболее подходящие машины?
