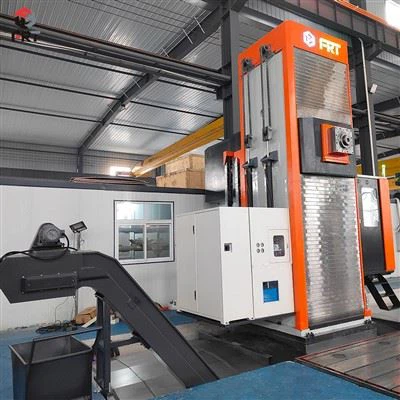

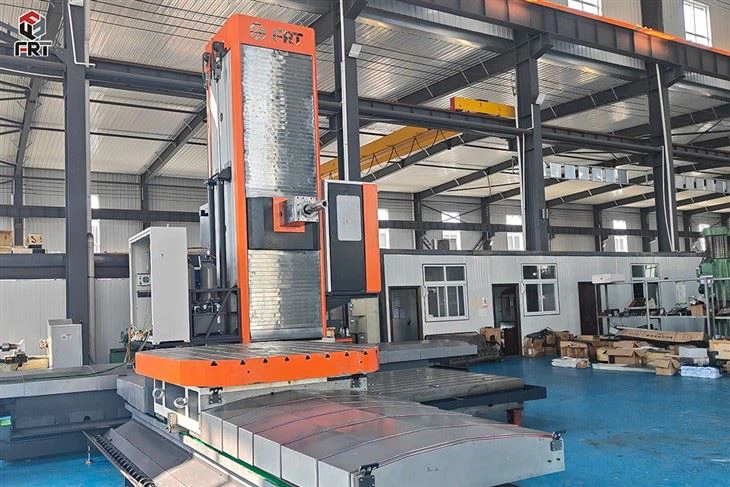

Напольная скучная машина

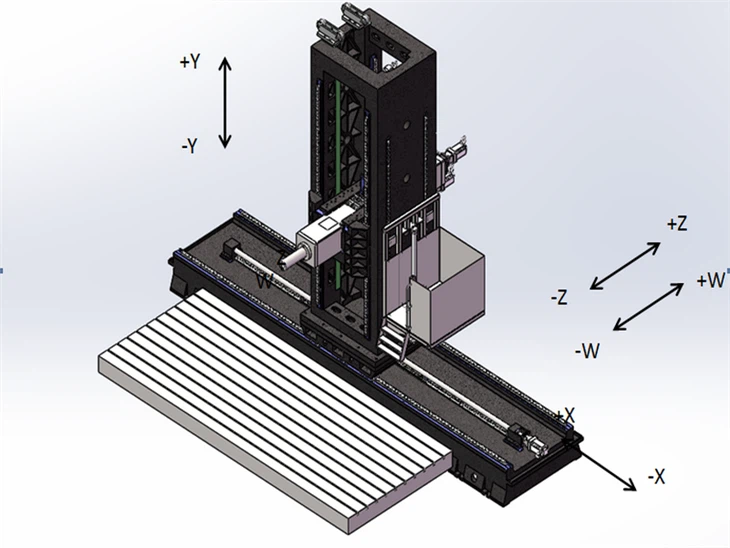

Кровать или основание:Кровать или основание скучной машины с ЧПУ обеспечивают стабильную и жесткую платформу для поддержки заготовки и различных компонентов машины. Обычно он изготовлен из тяжелого чугуна или стали, чтобы минимизировать вибрации и обеспечить точность.

Столбец:Колонна представляет собой вертикальную структуру, прикрепленную к слою и обеспечивает поддержку головки шпинделя и других движущихся компонентов. В нем расположен основной механизм вертикального движения и обеспечивает стабильность процесса обработки.

Шпинделя: голова:Головка шпинделя установлена ​​на колонне и находится веретено, в котором находится режущий инструмент. Он может двигаться вертикально вдоль столбца, чтобы отрегулировать глубину резания инструмента и способен к горизонтальному движению для точного расположения инструмента на заготовке.

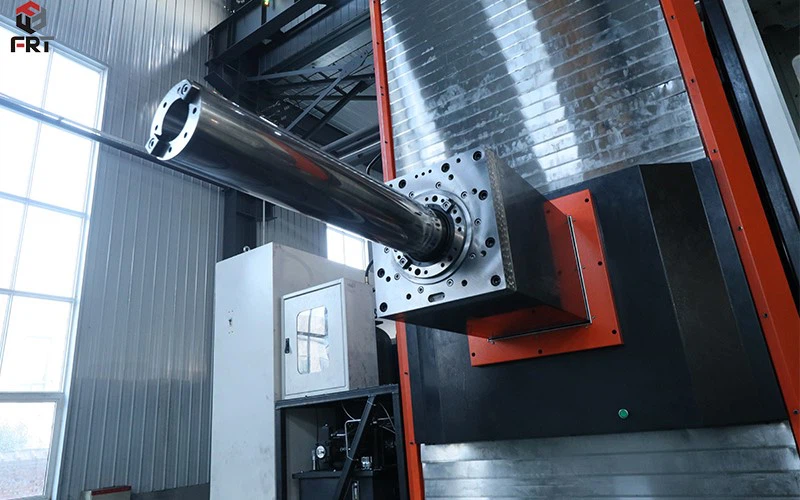

Шпиндель:Шпиндель - это вращающийся компонент, который удерживает режущий инструмент, такой как сверло или скучный стержень. Он может вращаться на различных скоростях и отвечает за удаление материала из заготовки.

Инструмент изменение (необязательно):Некоторые скучные машины с ЧПУ оснащены автоматическим изменением инструмента. Этот компонент позволяет быстро обмениваться режущими инструментами, что позволяет машине выполнять различные операции обработки без ручного вмешательства.

Рабочий стол:Рабочий стол - это то, где заготовка защищена. Он может двигаться горизонтально как на осях x, так и по осям x, чтобы точно расположить заготовку под режущим инструментом. Некоторые скучные машины с ЧПУ могут иметь вращающийся стол, что позволяет получить дополнительное угловое расположение заготовки.

Система управления ЧПУ:Сердцем машины является система управления ЧПУ, которая включает в себя компьютер и программное обеспечение, которое управляет всеми движениями машины и процессами обработки. Он считывает и интерпретирует программу ЧПУ, которая указывает траекторию инструмента, скорости, подачи и другие параметры для операции обработки. Система управления также контролирует и регулирует различные параметры машины, такие как скорость инструмента, скорость шпинделя и поток охлаждающей жидкости, чтобы обеспечить точность и эффективность.

Направляющие и шариковые винты:Направляемые и шариковые винты используются для облегчения гладкого и точного движения компонентов машины. Шаровые винты используются для преобразования вращающихся движений в линейное движение, в то время как направляющие обеспечивают поддержку и руководство для движущихся частей.

Система охлаждающей жидкости:Скучные машины с ЧПУ часто имеют систему охлаждающей жидкости для удаления тепла, генерируемого во время обработки, а также для вымывания чипсов и мусора из заготовки. Это помогает продлить срок службы инструмента и улучшить качество готового продукта.

Особенности безопасности:Компоненты безопасности, такие как охранники, кнопки экстренной остановки и блокировки, включены для обеспечения безопасной работы машины и защиты операторов от потенциальных опасностей.

Свяжитесь сейчас

Обработка больших компонентов:Основная роль скучной машины - это машина больших и тяжелых заготовков. Эти компоненты могут быть слишком большими или тяжелыми для других типов обработчивого оборудования, а напольные машины способны эффективно выполнять эти задачи.

Скучное и бурение:Как следует из названия, эти машины часто используются для буровых и буровых операций. Они могут создавать точные глубокие дыры в заготовках с необходимыми допусками.

Фрезерование и лицом:В дополнение к скучному и бурению, напольные скучные машины могут выполнять фрезерование и операции. Эта универсальность делает их подходящими для создания плоских поверхностей, ключ и других сложных функций на больших компонентах.

Настройка:Напольные скучные машины часто используются для машинных компонентов, которые требуют настройки, таких как детали для специализированного механизма, промышленного оборудования и крупномасштабных инфраструктурных проектов.

Массовое производство:В то время как скучные машины напольные машины способны обрабатывать отдельные компоненты, их также можно использовать в сценариях массового производства, где идентичные или аналогичные компоненты должны быть последовательно обрабатываться.

Обработка трека и шлифование кастингов с скучными машинами - это ключевые ссылки для обеспечения точности и устойчивости станка. При обработке дорожки сначала используйте грубое фрезерование, чтобы удалить большую часть избытка на поверхности литья, закладывая основу для последующей тонкой обработки; Затем используйте тонкое измельчение, чтобы строго контролировать прямоте, параллелизм и другие допуски на трек и позиции, чтобы размер трека изначально соответствовал требованиям проектирования. Процесс шлифования еще больше повышает точность дорожки и качество поверхности. Высокая шлифовальная машина используется для измельчения поверхности дорожки с помощью шлифовального руля. Точно контролируя количество шлифования и скорости подачи, остаточная ошибка фрезерования эффективно устраняется, и шероховатость поверхности дорожки уменьшается, чтобы сделать ее таким же гладким, как зеркало. В конечном счете, он гарантирует, что трек имеет высокие характеристики линейного движения, обеспечивает стабильную поддержку и точное руководство для движущихся частей станка и повышает общую точность обработки и срок службы скучной машины.

Напольная скучная машина может быть оснащена различными компонентами в соответствии с требованиями обработки:

Система с ЧПУ

Вы можете выбрать всемирно известные бренды, такие как Siemens и Fanuc, или домашние системы, такие как CNC Huazhong и Guangshu. Усовершенствованные системы ЧПУ могут достичь качественного управления движением, сложного программирования и интеллектуальной обработки, а также повысить уровень автоматизации и эффективность обработки машинных инструментов.

Ротари Стол

Включая одноосную ротационную таблицу, вращающийся таблица с двойной осью и т. Д. Одно осевая вращающаяся таблица может реализовать вращение заготовки вокруг одной оси, которая удобна для обработки многогранных функций; Двойная осевая вращающаяся таблица может реализовать вращение в двух направлениях, которые могут завершить сложные изогнутые поверхности и многопроцессную обработку, сократить количество зажима заготовки и повысить точность и эффективность обработки.

Правой угол головы

Существуют различные типы головов с перерывами прямоугольника, в том числе легкие, тяжелые и универсальные типы. Легкие головы с правым углом подходят для резки света; Тяжелые подливные головы фрезерования жесткие и могут использоваться для резки большого объема; Универсальные головки с надписью с подлим-углом могут вращаться под несколькими углами, чтобы соответствовать требованиям фрезерования под разными углами и ориентациями, расширяя диапазон обработки машинного инструмента и реализуя преобразование различных методов обработки, таких как вертикальное фрезерование и горизонтальное фрезерование.

Благодаря мощным возможностям обработки и высокой точностью, скучные машины напольные машины могут обрабатывать различные и сложные заготовки. Например, широкие коробки передач могут обеспечить точность позиции и плоскостность системы отверстий через точное скучное и фрезерование для удовлетворения требований сборки передачи передач; Крупные сварки могут эффективно обрабатывать свои различные плоскости и отверстия, исправить ошибки размеров, вызванные деформацией сварки, и обеспечить общую точность структуры. Для кольца передач и больших ствол передач, напольные скучные машины могут завершить процесс фрезерования и обеспечить точность формы зубов и производительность сетки с помощью профессиональных инструментов измельчения и систем трансмиссии с высокой задачей. В скучном процессе цилиндров большого диаметра, полагаясь на свою стабильную скучную стержню и точный контроль подачи, он может обеспечить цилиндричность и поверхностную отделку внутреннего отверстия, удовлетворяя потребности в обработке больших частей в различных промышленных полях.
