Держатель инструмента с ЧПУ

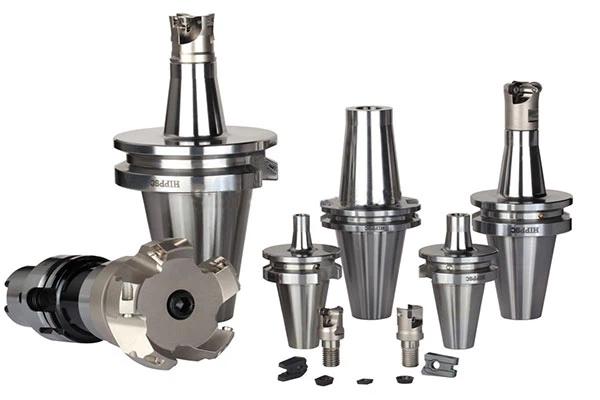

Державка инструмента с ЧПУ — это деталь, закрепленная на шпинделе станка с ЧПУ. Его функция — зажать инструмент ЧПУ, чтобы он мог коснуться заготовки и завершить обработку. Державки инструментов с ЧПУ обычно имеют стандартный интерфейс, поэтому их можно использовать на разных станках.
типы и модели державок
1. Державка инструмента с прямым хвостовиком
Державка с прямым хвостовиком — одна из первых разработанных оправок, простая и компактная по конструкции, подходящая для небольших обрабатывающих центров и токарных станков. К моделям державок с прямым хвостовиком относятся ER, TG, DA, DR, RB и т. д., среди которых широко используется тип ER. Он характеризуется высокой точностью, высокой жесткостью, простой заменой и регулировкой, а также обеспечивает высокоскоростную резку. Державки с прямым хвостовиком подходят для режущих инструментов диаметром менее 40 мм.

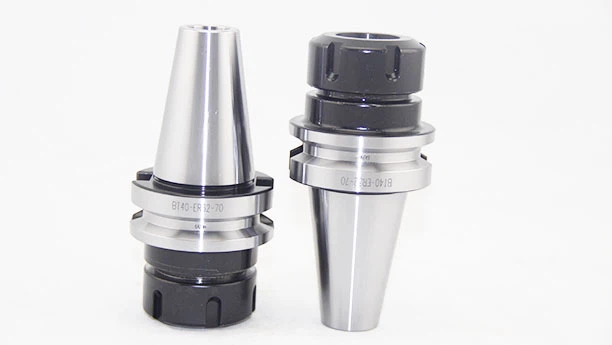

2. Державка инструмента BT
Державка инструмента BT — это держатель инструмента, разработанный по японскому стандарту JIS, аналогичный системе CAT, но с большим количеством моделей, подходящий для обрабатывающих центров со средними нагрузками и высокими скоростями. К моделям державок BT относятся BT30, BT40, BT50 и т. д., среди которых более распространенным является BT40. Выдвижная конструкция державки инструмента BT повышает жесткость, обеспечивает лучшую точность повторного позиционирования и высокую режущую способность, а также подходит для высокоскоростной обработки диаметром инструмента менее 50 мм.

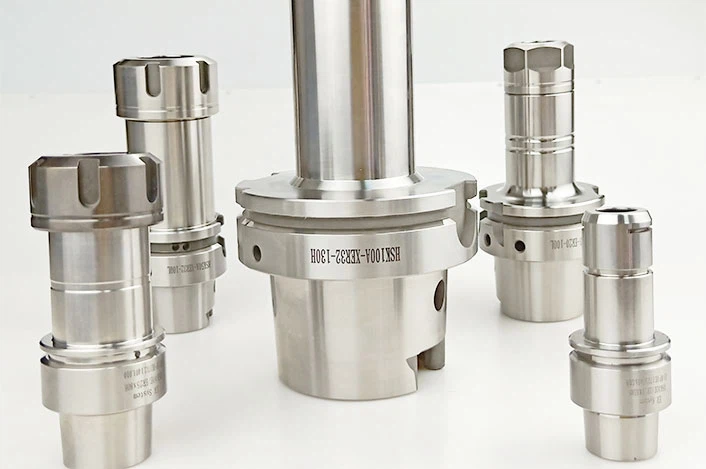

3. Державка инструмента HSK
HSK — это держатель инструмента, разработанный совместно Немецкой ассоциацией промышленных стандартов (DIN) и Европейской ассоциацией станков (ECCA) в 1991 году. Он подходит для высокоскоростных обрабатывающих центров, прецизионных шлифовальных станков и другого прецизионного обрабатывающего оборудования. Державки HSK в основном используются для высокоточной резки на уровне тысячных долей миллиметра. HSK сочетается с инструментом, имеет более высокую скорость, жесткость и точность и может соответствовать требованиям высокоскоростной обработки.
4. Державка инструмента ISO
Державки для инструментов ISO — это державки для инструментов, разработанные в Европейском Союзе, Японии, США и других странах и разделенные на несколько различных стандартов, таких как ISO, MAS, ASME и т. д. Характеристики державок для инструментов ISO — это простая конструкция, легкая замена и высокая универсальность. Державки инструментов ISO подходят для различных форм резки, подходят для обработки мелких и крупных деталей и т. д. В число моделей входят ISO30, ISO40, ISO50 и другие серии, но спрос на модели ISO50 меньше.
5. Другие держатели инструмента
В дополнение к широко используемым держателям инструментов, представленным выше, существуют и другие держатели инструментов, такие как держатели инструментов CAPTO и державки инструментов VQC. Державка CAPTO — это многофункциональная интерфейсная система, разработанная Sandvik Coromant, которую можно использовать для точения, развертывания, сверления, фрезерования и т. д. Державка VQC — это оправка, разработанная Toshiba специально для планетарных обрабатывающих центров.
