Что более подходит, держатель инструмента или башня для горизонтального токарного станка?

С точки зрения выбора компонентов монтажа инструментов дляГоризонтальный токарный станок, основная разница между держателем инструмента и башни заключается в сложности функций, степени автоматизации и применимых сценариях, которые необходимо всесторонне оценить в сочетании с требованиями обработки (например, сложности части, партия, точность), бюджет и производственный режим.

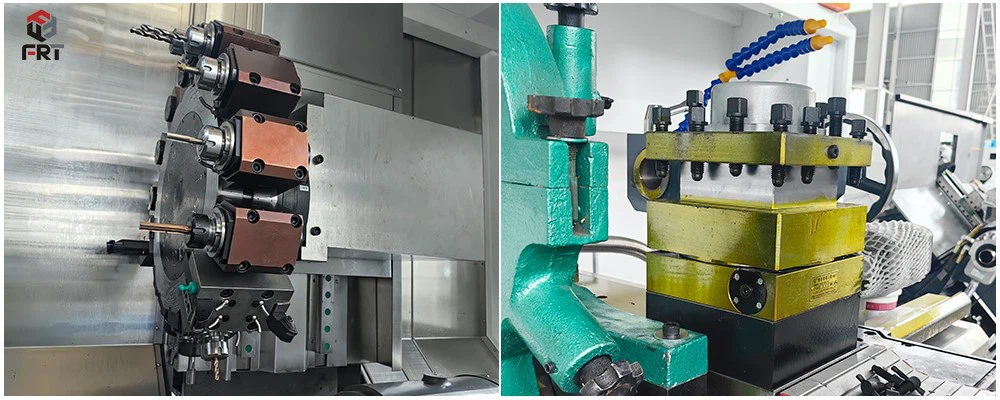

Общие держатели инструментов в горизонтальных токарных станках - это в основном обычные держатели инструментов (такие как квадратные держатели инструментов и шестиугольные держатели инструментов), которые являются традиционными и основными структурами монтажа инструментов .

Основные особенности

Простая структура: он состоит из корпуса держателя инструмента, механизма позиционирования и механизма блокировки . Инструмент непосредственно прикреплен к станции держателя инструмента с помощью Bolts (обычно4-6 станции) .

Режим работы: в основном ручное или полуавтоматическое изменение инструмента (ручное вращение держателя инструмента требуется для переключения станций), а скорость изменения инструмента является медленной (единое изменение инструмента требует5-10 секунд) .

Низкая стоимость: затраты на производство и стоимость технического обслуживания намного ниже, чем башня, которая подходит для сценариев с ограниченными бюджетами .

Единственная функция: только радиальная/осевая подача инструмента может быть реализована (например, простые процессы, такие как поворот внешнего круга, конечная поверхность, шаг и т. Д.

Применимые сценарии

Маленькая партийная производство: например, обработка простых частей с одной частью и малой партии (например, оптическая ось, фланцевый, короткий рукав и т. Д. .), без частого изменения инструмента .

Простая обработка процесса: требуется только поворот (внешнее круг, внутреннее отверстие, поток и т. Д.

Традиционная обычная токарный станок: обычно используется в экономических токарных станках с ЧПУ или ручным токарным станком, соответствуют требованиям низкой автоматизации производства .

Требования к низкой стоимости: подходит для небольших семинаров, семинаров по техническому обслуживанию и других сценариев, которые чувствительны к инвестициям в оборудование .

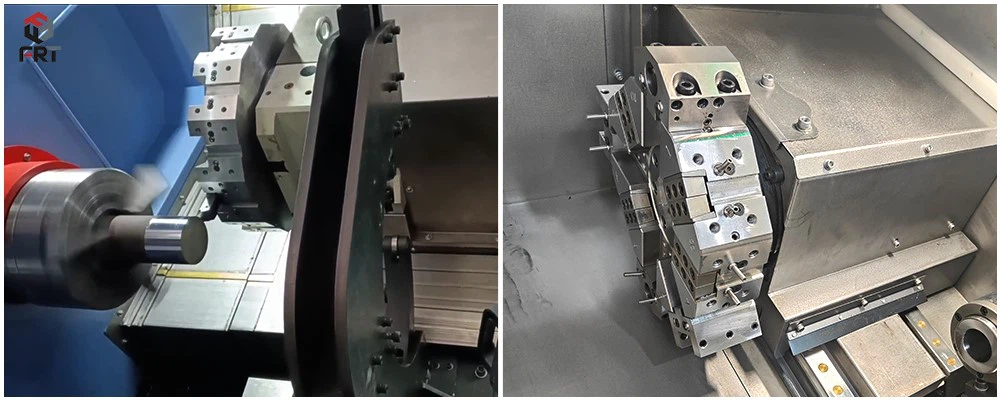

Турреты (также известные как «держатели инструментов башни») являются более продвинутыми системами инструментов, особенно распространенными в горизонтальных точках CNC . Основными функциями являются высокая автоматизация, многотация и поддержка сложной обработки .

Основные особенности

Многотационная станция и высокая емкость: существует множество станций (обычно8-12 станции, или даже больше) и несколько инструментов (например, внешние круговые резаки, резаки внутренних отверстий, резки резьбов, биты сверла и т. Д.

Автоматическое изменение инструмента: приводимо к сервоприводам, быстрое и автоматическое изменение инструмента достигается (единое изменение инструмента примерно 1-3 секунд), а точность изменения инструмента высока (точность повторного позиционирования может достичь 0.002-0.01 MM) .}

Сильное функциональное расширение: некоторые турели представляют собой питательные башни (с независимыми двигателями привода), которые могут выводить вращательную мощность и поддержать фрезерование, бурение, постукивание и другую композитную обработку (то есть «поворот и фрезерование»), нарушая ограничение, что традиционные пластырь могут только повернуть.})

Высокая стоимость: стоимость производства равен 3-5, чем у обычных держателей инструментов, а обслуживание требует профессионалов (потому что она включает в себя сервоприводы и механизмы позиционирования) .

Применимые сценарии

Массовое производство: например, пакетная обработка валов и деталей диска (частая переключение инструментов требуется для завершения нескольких процессов), автоматическое изменение инструмента может значительно повысить эффективность .

Сложная обработка деталей: требует нескольких процессов (например, поворот внешнего круга → фрезерование клавиши → бурить радиальное отверстие), особенно подходящее для сценария «Один зажим для завершения всей обработки» (уменьшение ошибок зажима) .

Высокие требования к точности: высокая точность позиционирования инструмента, подходящая для деталей с требованиями строгих размерных согласованности (например, точные подшипники, гидравлические части) .

Автоматическая производственная линия с ЧПУ: может быть связана с системой ЧПУ для достижения беспилотной обработки (например, с фидерами, манипуляторами), соответствующий эффективный производственный режим .

Ситуации, когда предпочтительны для инструментов:

Части, которые должны быть обработаны, просты (e . g . только необходимо повернуть только внешний круг и конечную поверхность), а размер партии невелик (меньше или равна 50 частям для одного производства);

Бюджет оборудования ограничен или используется для не массовых производственных сценариев, таких как техническое обслуживание и пробное производство;

Используются ручные токарные станки или экономичные точки с ЧПУ, а требования к автоматизации и эффективности низкие .

Ситуации, когда инструментальная башня предпочтительнее:

Обработка сложных деталей (требуя поворота + бурения + фрезеровая и других множественных процессов) или большой размер партии (больше или равен 100 штук для одного производства);

Преследование эффективности производства (необходимость сократить время изменения инструмента) и точность обработки (например, 6- it7);

Планирование достижения автоматической производства (например, загрузка и разгрузка с помощью роботов) или повернуть и измельчить композитную обработку .

Подставка для инструментов представляет собой выбор «недорогой, основной функции», подходящий для простой, мелкой обработки; Башня представляет собой «высокоэффективный, многофункциональный« выбор, подходящий для сложного, крупного или автоматизированного производства ., если в будущем необходимо иметь необходимость в обновлениях емкости или сложной обработке, должны быть приоритетно приоритетно, так как их масштабируемость может снизить затраты на замену долгосрочного оборудования .}}
