Портальный станок с ЧПУ

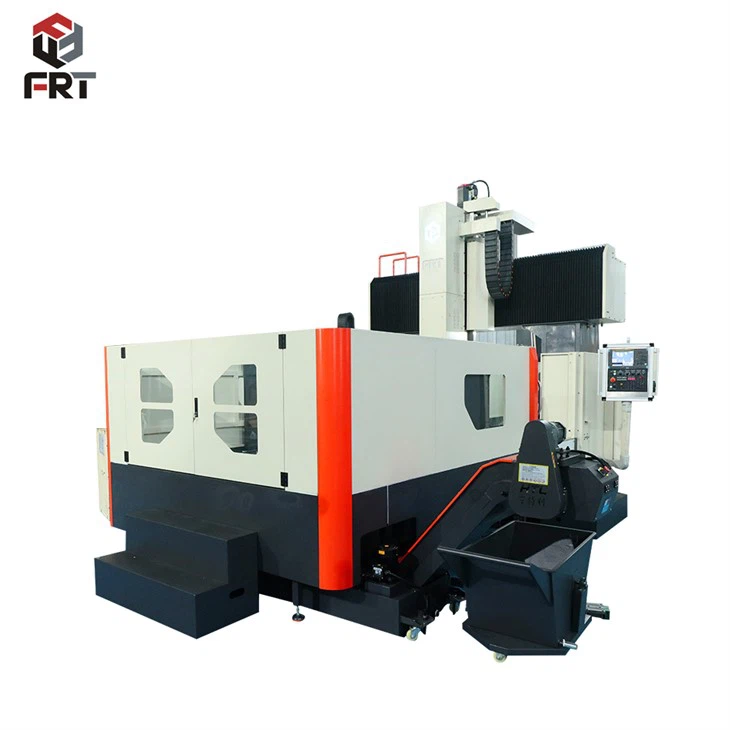

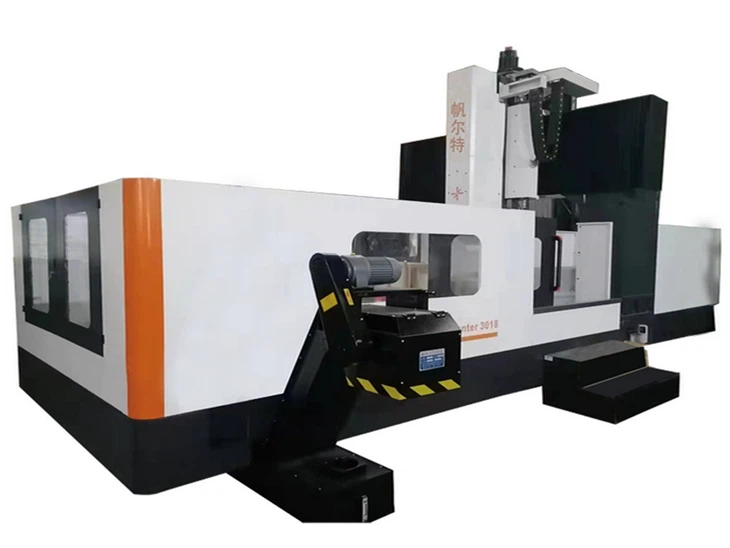

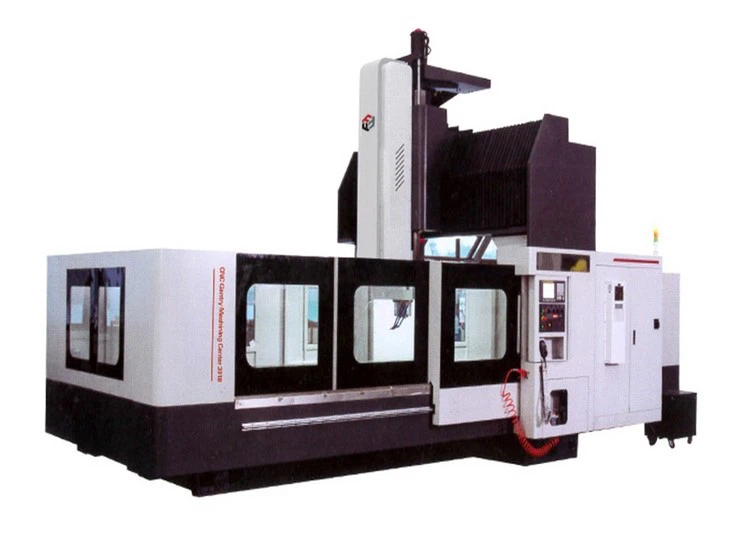

Портальный станок с ЧПУимеют очень жесткую конструкцию, обычно использующую портальную рамную конструкцию с системой поддержки сердечника, состоящей из двух колонн, верхней балки и выдвижной поперечины, что обеспечивает стабильность во время обработки. Они способны выполнять высокоточную-точную обработку и являются высокоинтеллектуальными, обладая такими функциями, как прогнозирование и компенсация ошибок обработки, мониторинг износа инструмента-в режиме реального времени и адаптивная оптимизация резки. Кроме того, они легко адаптируются, используя такие функции, как пяти-осевое соединение, для удовлетворения потребностей обработки в различных отраслях промышленности, включая аэрокосмическую, автомобильную промышленность и производство прецизионных пресс-форм.

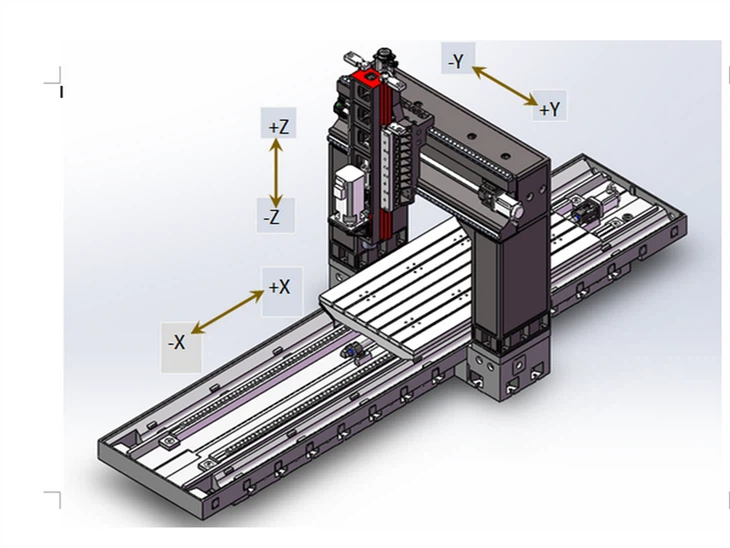

Конструктивная конструкция портального устройства, являющегося основой прецизионного обрабатывающего оборудования, напрямую определяет эксплуатационную стабильность и точность обработки. Он состоит из четырех ключевых компонентов. Во-первых, основание, колонны и перекладина изготовлены из серого железа марки 300. Этот материал обеспечивает превосходную жесткость и амортизацию, эффективно поглощая вибрации, возникающие во время обработки, и предотвращает влияние структурной деформации на точность обработки. Износостойкость серого чугуна марки 300 также продлевает срок службы компонентов, обеспечивая прочную основу для всего портала.

Во-вторых, конструкция плунжеров доступна в двух типах: квадратные плунжеры и Т-образные плунжеры, в зависимости от фактических требований к обработке. Квадратные плунжеры имеют симметричную структуру и равномерную жесткость, что делает их пригодными для обработки с тяжелыми-нагрузками и высокими силами резания. Т-образные плунжеры обладают преимуществами в легкости и гибкости, уменьшении инерции и повышении устойчивости при быстрых перемещениях, отвечая требованиям высоко-точной и высокоскоростной-обработки. Обе конструкции адаптируются к различным условиям работы.

Кроме того, в оборудовании используется сочетание высокоточных-линейных направляющих и шариковых винтовых пар-большого диаметра. Линейные направляющие обеспечивают точность линейного перемещения движущихся частей, таких как плунжер, снижая сопротивление трения и обеспечивая плавность работы. ШВП большого-диаметра обеспечивают высокую эффективность передачи и точность позиционирования, точную передачу мощности и минимизацию ошибок передачи. Вместе эти два элемента позволяют портальному оборудованию достигать еще более высоких стандартов точности управления движением.

Наконец, предоставляется специализированное оборудование для охлаждения и смазки. Система охлаждения оперативно отводит тепло, выделяющееся в зоне обработки и ключевых компонентах, предотвращая повышение температуры и термическую деформацию. Смазочное оборудование обеспечивает непрерывную смазку движущихся частей, таких как направляющие и винты, снижая износ и обеспечивая долгосрочную-стабильную работу всех компонентов, что еще больше повышает надежность обработки и срок службы оборудования.

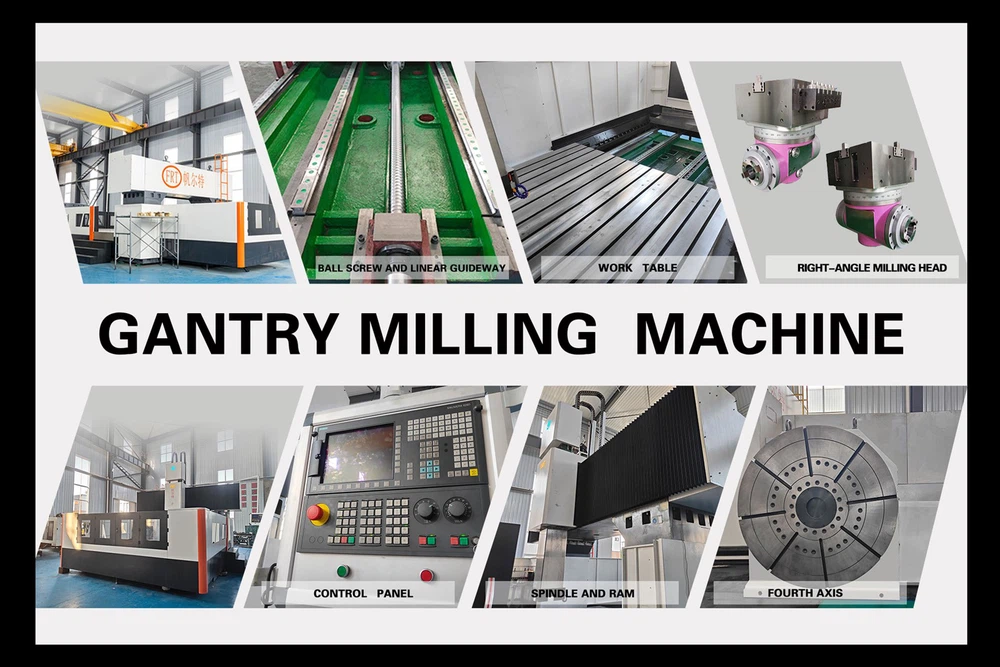

Дополнительные функции портального обрабатывающего центра можно специально настроить для повышения производительности и точности обработки.

поворотный стол четвертой-осиобеспечивает непрерывную многостороннюю-обработку заготовок, сокращая время зажима и повышая эффективность и точность обработки сложных деталей (таких как коробки и детали специальной-формы).

прямоугольная-универсальная фрезерная головкаможет изменять угол резания инструмента, преодолевая ограничения традиционной вертикальной обработки и позволяя обрабатывать глубокие полости, скошенные отверстия и сложные изогнутые поверхности.

оптическая шкалаисправляет ошибки посредством-обратной связи по положению в реальном времени, значительно повышая точность и повторяемость позиционирования, отвечая требованиям высокоточной-обработки деталей.

центральный водовыпускподает смазочно-охлаждающую жидкость непосредственно в зону резания, эффективно охлаждая инструмент и заготовку, смывая стружку, продлевая срок службы инструмента и обеспечивая качество поверхности. Это делает его особенно подходящим для глубокого сверления и резки материалов высокой-твердости.

Свяжитесь сейчас

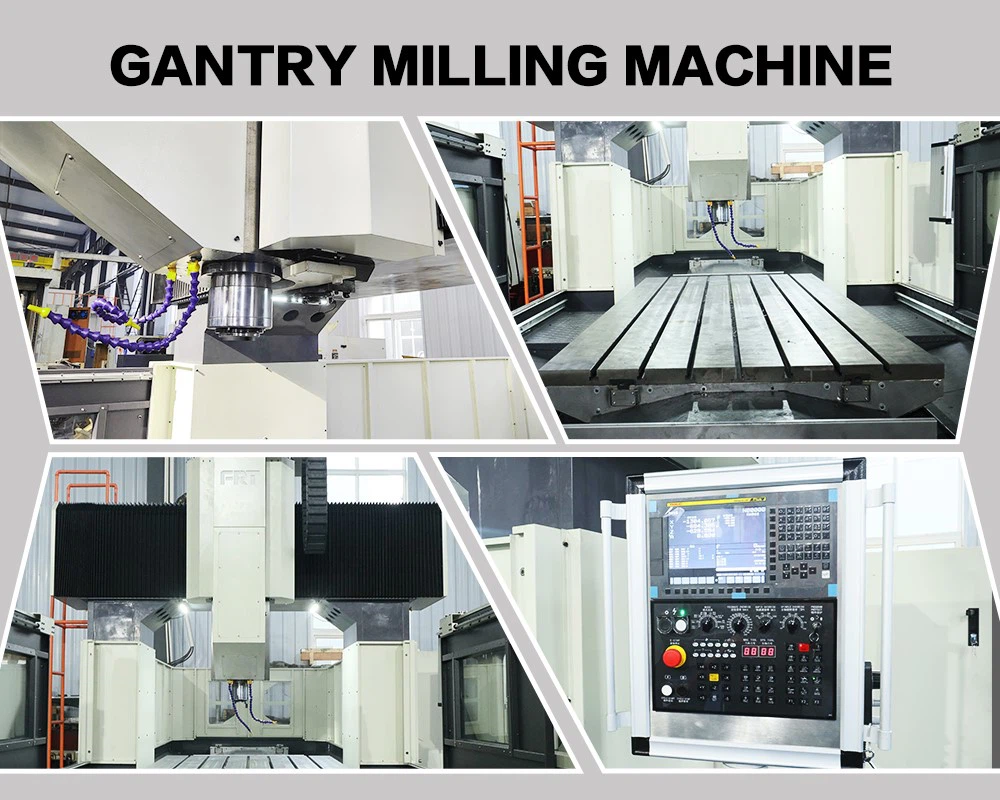

Портальные станки с ЧПУ могут быть оснащены различными практичными аксессуарами. Что касается фрезерных головок, существуют обычные фрезерные головки для обычного фрезерования и угловые фрезерные головки, которые могут формировать осевую линию вращения инструмента под определенным углом со шпинделем для удовлетворения особых потребностей в обработке углов. Верстак может быть выбран из разных размеров и материалов в зависимости от необходимости адаптироваться к различному весу заготовок и требованиям обработки. Инструмент для настройки инструмента может точно измерять длину, диаметр инструмента и обнаруживать поломки в обрабатывающем центре. Датчик подходит для больших портальных станков и обеспечивает эффективное обнаружение заготовок. Пяти-осевая фрезерная головка может осуществлять пяти-обработку рычажных механизмов и выполнять прецизионную обработку сложных криволинейных поверхностей и деталей специальной-формы.

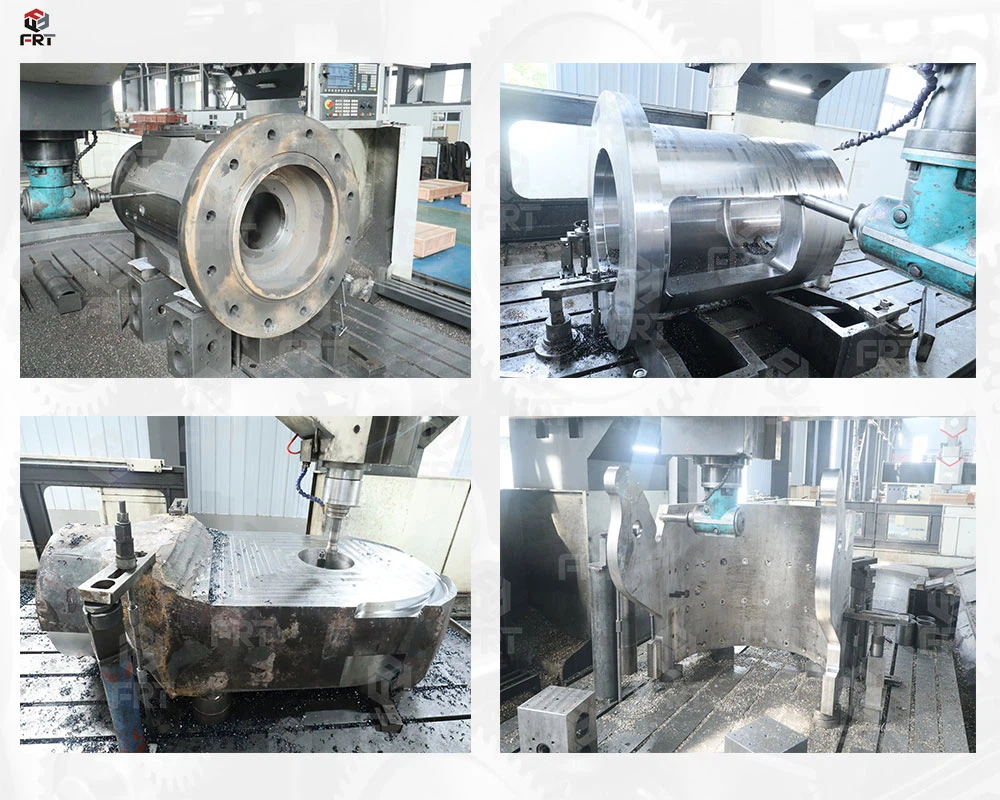

Портальный станок с ЧПУ — это крупногабаритное фрезерное оборудование, в основном используемое для обработки плоскостей, пазов, фасок и т. д. крупных заготовок. Его функции включают в себя: он может обрабатывать несколько граней и несколько процессов на заготовке, реализовывать сложную траекторную обработку посредством перемещения рабочего стола и вращения фрезерной головки, а также эффективно обрабатывать металлические материалы больших-размеров. Например, при обработке станин и коробок больших станков он может выполнять фрезерование нескольких поверхностей за один зажим, чтобы обеспечить точность обработки и качество поверхности; в судостроении применяется для обработки плоскостей и пазов корпусных деталей; в аэрокосмической области он может обрабатывать большие рамы из алюминиевых сплавов и другие детали, обеспечивая высокую-точность и высокую-эффективность обработки.
